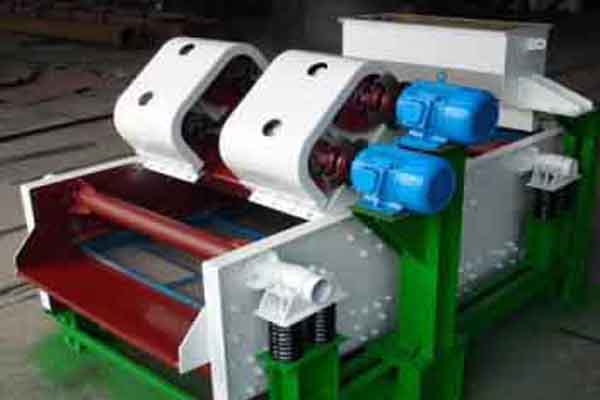

GPS高頻振動篩簡介
GPS高頻振動篩的結構
高頻振動篩簡稱高頻篩，高頻振動篩的結構主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。
GPS高頻振動篩的特點
- 無轉動零件，無需加潤滑油；
- 結構簡單，維修方便，故障率低；
- 振動器運用了共振原理，雙質體臨界共振狀態工作，所需驅動功率小，在啟動時無大的啟動電流，噪聲低；
- 高頻振動篩篩體的激振或振幅可調，可以通過改變篩體的激振力(調節激振)來控制篩下產品粒度；
- 在篩體振動的同時，篩片的篩條之間也產生相對的顫動，篩片縫隙不易堵。
GPS高頻振動篩的用途
高頻振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，激振力強，廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
選用須知
- 預訂GPS系列高頻振動篩（脫水用）時，除注明型號、數量外，還須注明篩孔尺寸、篩網形式。
- GPS系列高頻振動篩（脫水用）電動機可以在左側或右側安裝，如有安裝要求請注明，否則按提供安裝圖形式供貨。
- 如果用戶另有特殊要求，我廠可為用戶做非標準設計和制作。
型號說明：
型號 | 篩面層數 | 篩面面積m2 | 篩孔尺寸mm | 振動頻率Hz | 振幅mm | 入料粒度mm | 處理量t／h | 電機型號 | 功率kW | 設備重量Kg |
GPS1025 | 1 | 2.5 | 0.25-1 | 24 | 1.5 | ≤50 | 3~8 | Y112M-4 | 2X4 | 2095 |
GPS1236 | 1 | 4.32 | 0.25-1 | 24 | 1.5 | ≤50 | 5~12 | Y132S-4 | 2X5.5 | 3050 |
GPS1431 | 1 | 4.34 | 0.25-1 | 24 | 1.5 | ≤50 | 10~18 | Y132S-4 | 2X5.5 | 3280 |
GPS1437 | 1 | 5.18 | 0.25-1 | 24 | 1.5 | ≤50 | 16~22 | Y132S-4 | 2X5.5 | 3450 |
GPS1531 | 1 | 4.65 | 0.25-1 | 24 | 1.5 | ≤50 | 15~20 | Y132S-4 | 2X5.5 | 3580 |
GPS1536 | 1 | 5.4 | 0.25-1 | 24 | 1.5 | ≤50 | 18~25 | Y132S-4 | 2X5.5 | 3820 |
GPS1637 | 1 | 5.92 | 0.25-1 | 24 | 1.5 | ≤50 | 20~30 | Y132S4 | 2X5.5 | 4015 |
GPS1837 | 1 | 6.66 | 0.25-1 | 24 | 1.5 | ≤50 | 23~40 | Y132S-4 | 2X5.5 | 4425 |
GPS2036 | 1 | 7.2 | 0.25-1 | 24 | 1.5 | ≤50 | 25~50 | Y132M4 | 2X7.5 | 5525 |
GPS2045 | 1 | 9 | 0.25-1 | 24 | 1.5 | ≤50 | 26~55 | Y132M-4 | 2X7.5 | 6420 |
